Le gaz naturel est un pilier des systèmes énergétiques mondiaux, alimentant les industries, chauffant les foyers et fournissant du carburant pour les transports. Avec la demande croissante en énergie propre, la mesure précise du débit de gaz naturel devient essentielle pour l’efficacité, la sécurité et la conformité réglementaire. Un débitmètre pour gaz naturel est un dispositif conçu pour mesurer le volume ou la masse de gaz naturel circulant dans les canalisations, garantissant une facturation précise, la détection de fuites et l’optimisation des systèmes.
Table of Contents
Qu’est-ce qu’un Débitmètre pour Gaz Naturel ?
Un débitmètre pour gaz naturel est un instrument qui mesure le débit volumétrique ou massique de gaz naturel (principalement du méthane, CH₄) dans les pipelines ou réseaux de distribution. Ces débitmètres prennent en compte des variables comme la pression, la température et la composition du gaz pour fournir des lectures précises, essentielles pour :
- Le transfert de custode (facturation entre fournisseurs et consommateurs).
- La détection de fuites et le suivi des émissions.
- Le contrôle des processus industriels.
Ces débitmètres sont utilisés dans divers secteurs, notamment le pétrole et le gaz, les services publics, la fabrication et la distribution d’énergie résidentielle.
Pourquoi un Débitmètre pour Gaz Naturel est-il Important ?
1. Précision Financière
- Le gaz naturel est souvent échangé en grands volumes. Même de petites erreurs de mesure peuvent entraîner des pertes de revenus ou des surfacturations importantes.
2. Sécurité et Prévention des Fuites
- Le gaz naturel est inflammable et présente des risques d’explosion. Les débitmètres détectent rapidement les fuites ou anomalies de débit, évitant les accidents.
3. Conformité Réglementaire
- Les gouvernements imposent des normes strictes (ex. API, ISO, AGA) pour la mesure du gaz naturel et des émissions. Des débitmètres précis assurent la conformité et évitent les pénalités.
4. Efficacité Opérationnelle
- Optimise l’utilisation du gaz dans les processus industriels, réduisant le gaspillage et les coûts énergétiques.
5. Protection de l’Environnement
- Surveille les émissions de méthane, un puissant gaz à effet de serre, soutenant les objectifs de durabilité.

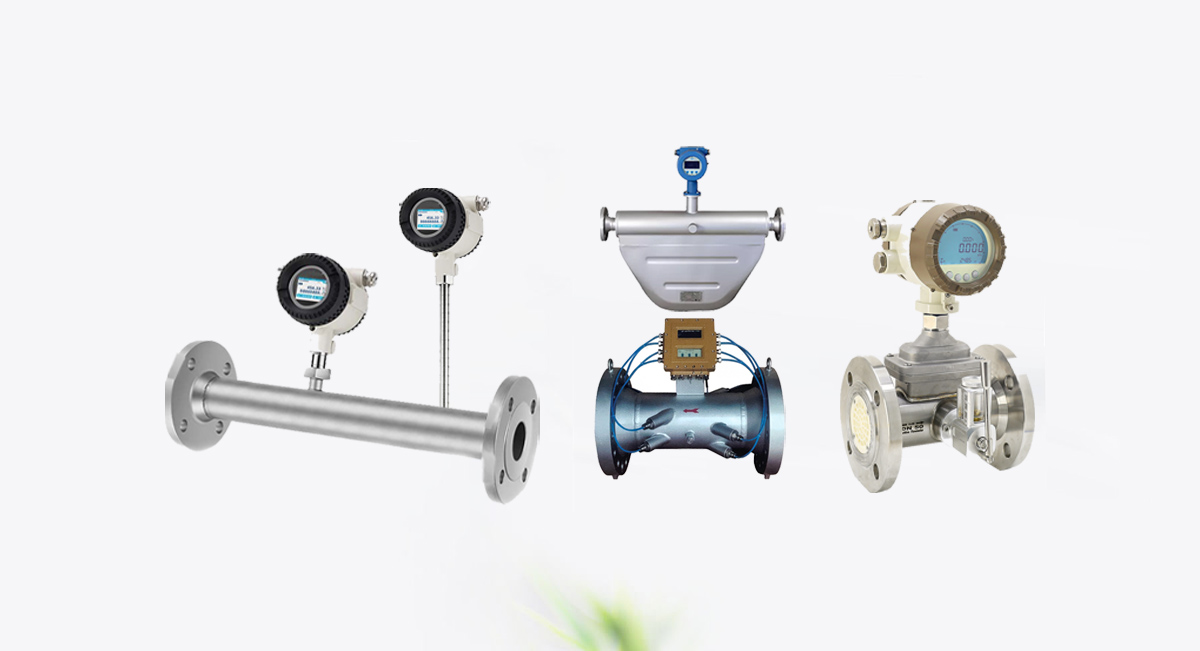

Types de Débitmètres Recommandés pour le Gaz Naturel
Le choix du débitmètre dépend de facteurs comme le débit, la pression, la précision requise et le budget. Voici les meilleures options :

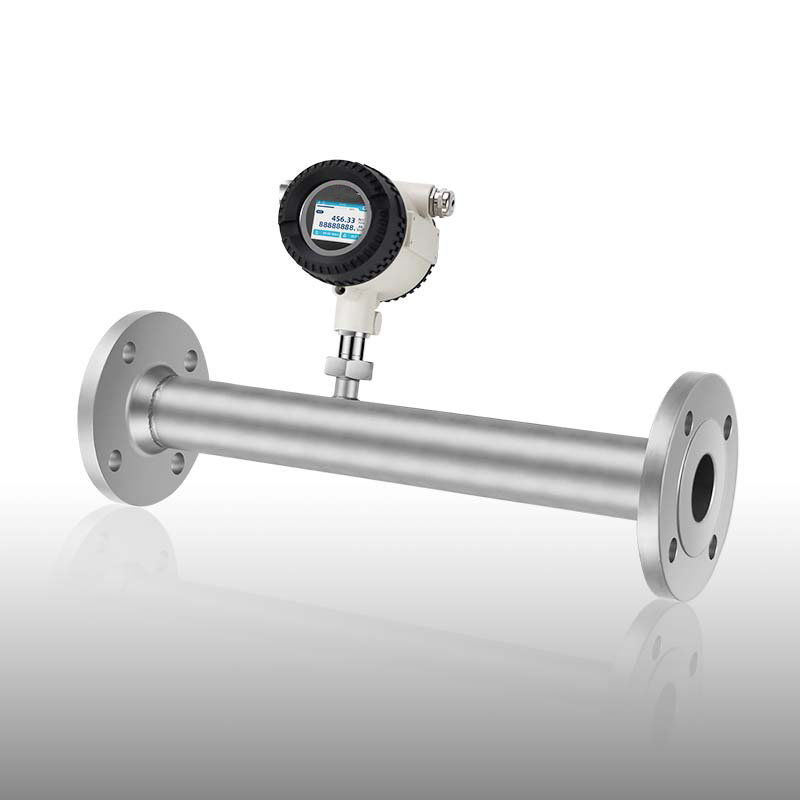

1. Débitmètres Thermiques de Masse
Features:
- Full-digital signal processing, higher accuracy, long-term stability.
- Explosion-proof class: Ex db IIC T6 Gb / Ex tb IIIC T80°CDb.
- Medium: Compressed air, nitrogen, oxygen, Carbon dioxide & other non-condensing gases.
- Ultra-wide 1:2500 turndown ratio, the measuring range is from 0.1 Nm/s to 250 Nm/s.
Fonctionnement :
Mesurent la dissipation thermique d’un capteur chauffé pour calculer le débit massique.
Avantages :
- Mesure directe du débit massique (sans compensation).
- Haute précision (±1–2 %).
- Idéal pour les faibles débits.

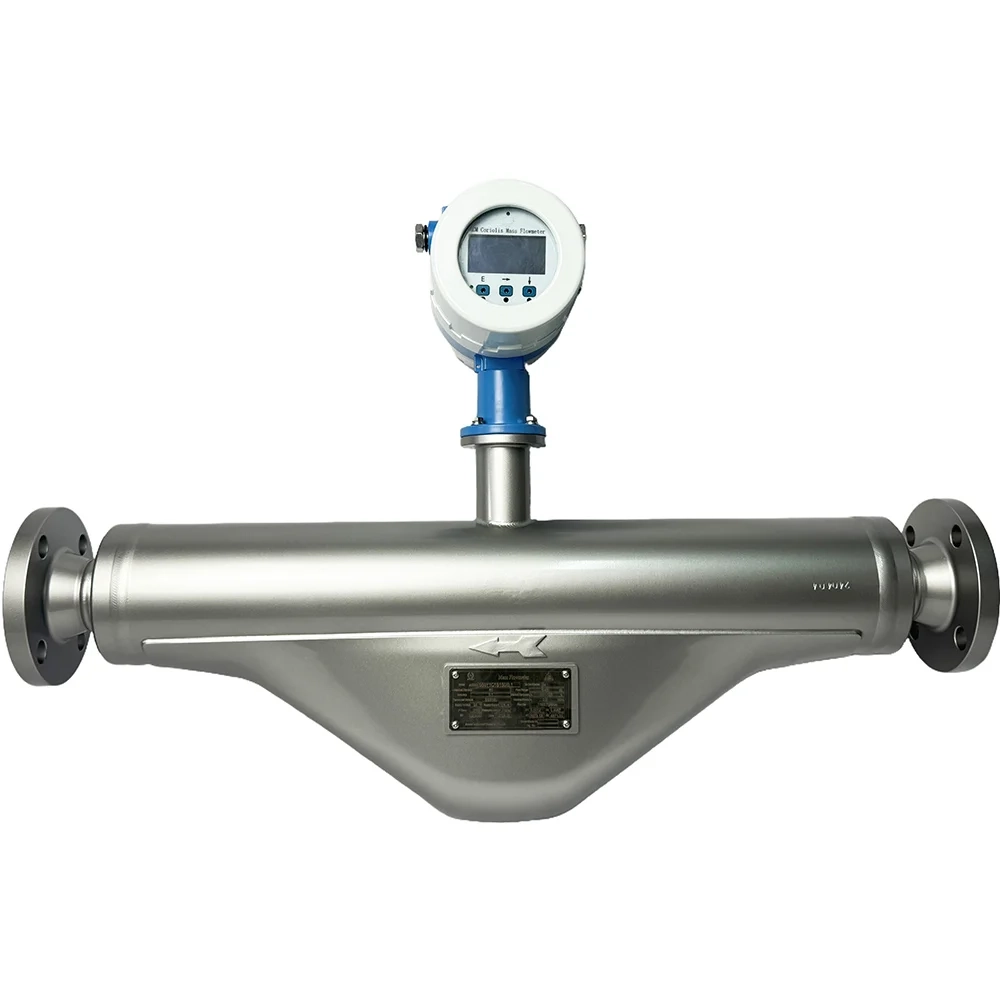

2. Débitmètres Massiques Coriolis
Features:
- Multiple digital communication including Hart
- High accuracy up to ±0.1 %, Good reliability
- Good zero-stability and anti-interference performance
- No moving parts, no maintenance required
Fonctionnement :
Mesurent le débit massique via l’effet Coriolis dans des tubes vibrants.
Avantages :
- Précision extrême (±0,1 %).
- Insensibles aux variations de pression/température.
- Mesurent simultanément la densité et la température.
Inconvénients :
- Coût initial élevé.
- Encombrement important, inadapté aux petites canalisations.

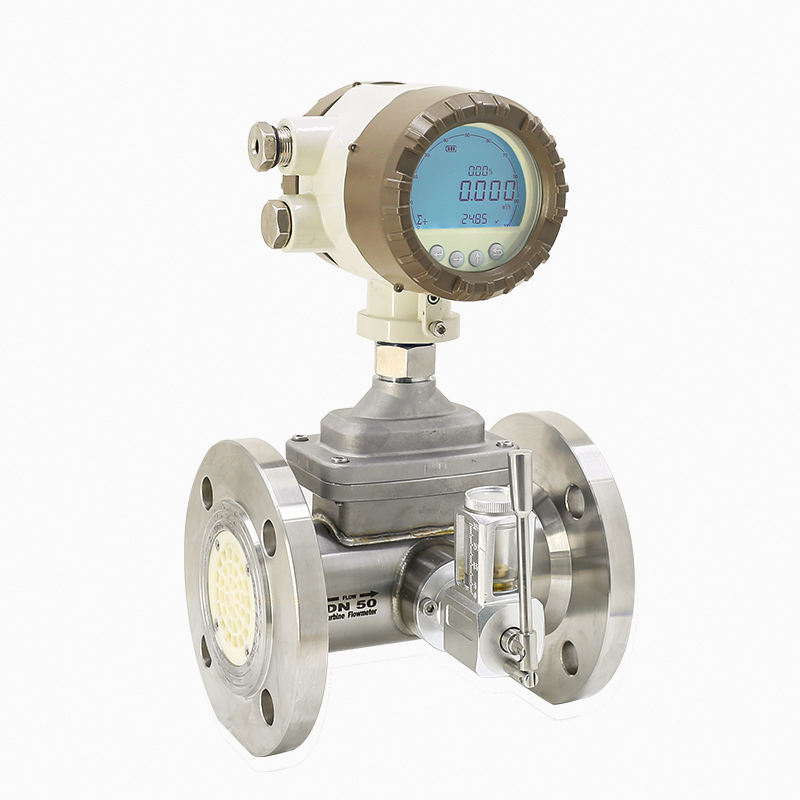

3. Débitmètres à Turbine pour Gaz
Features:
- Simultaneous display flow rate, total flow volume, pressure & temp.
- Temp. & pressure compensation.
- Segment LCD, displays normally at -30℃
- Integrated movement
- Communication: Modbus RS485
Fonctionnement :
Un rotor tourne avec l’écoulement du gaz ; la vitesse de rotation est proportionnelle au débit.
Avantages :
- Adapté aux systèmes haute pression.
- Économique pour les grandes canalisations.
Inconvénients :
- Sensible aux particules et à l’humidité (nécessite des filtres).
- Pièces mobiles augmentant la maintenance.

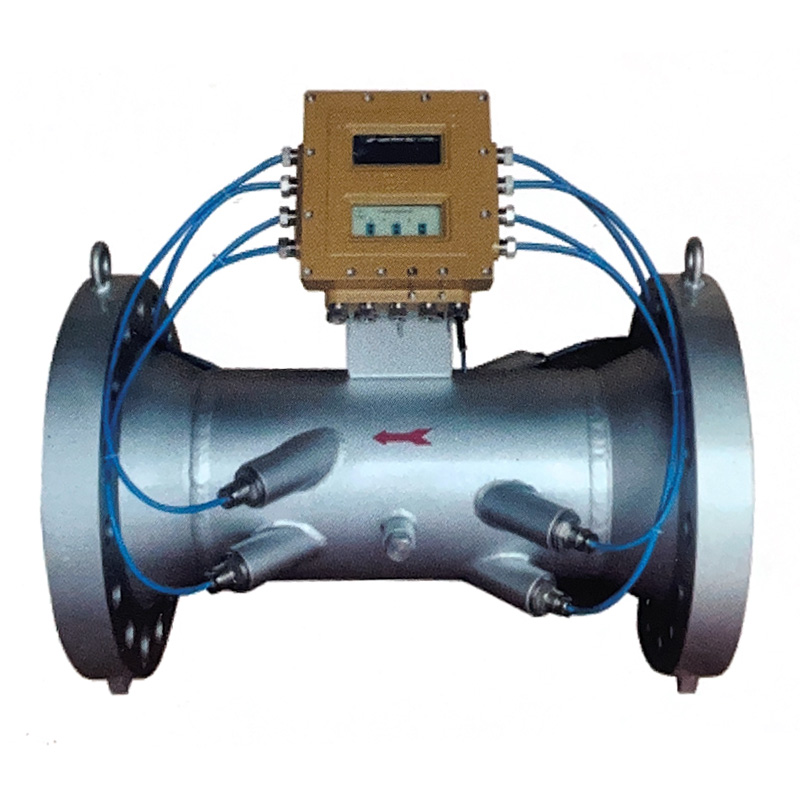

4. Débitmètres à Ultrasons
Features:
- Bi-directional capability
- High accuracy for gas up to ±0.5%
- No moving parts, no presure loss, no line obstructions
- No lubrication or periodic maintenance
- Measurement is not affected by gas properties
- Wide turndown ratio
Fonctionnement :
Utilisent des ondes ultrasonores pour mesurer la vitesse d’écoulement (méthodes temps de transit ou Doppler).
Avantages :
- Modèles non invasifs à fixation externe disponibles.
- Aucune perte de charge ni modification des canalisations.
- Mesure bidirectionnelle du débit.
Inconvénients :
- Précision affectée par les impuretés du gaz ou le matériau des tuyaux.
- Coût initial plus élevé.
Comment Choisir un Débitmètre pour Gaz Naturel
1. Définir les Exigences de l’Application
- Plage de Débit : Des compteurs résidentiels (0,1–10 m³/h) aux pipelines industriels (>10 000 m³/h).
- Pression et Température : Les systèmes haute pression peuvent nécessiter des débitmètres à turbine ou Coriolis.
- Besoins en Précision : ±0,1 % pour le transfert de custode vs ±2 % pour le suivi des processus.
2. Évaluer la Composition du Gaz
- Le gaz naturel contient souvent des impuretés (CO₂, H₂S). Choisissez des débitmètres résistants à la corrosion (ex. acier inoxydable pour Coriolis).
3. Environnement d’Installation
- Zones Dangereuses : Débitmètres certifiés ATEX/IECEx pour atmosphères explosives.
- Diamètre des Tuyaux : Débitmètres à ultrasons à fixation externe pour tuyaux larges (>30 cm).
4. Budget et Coût Total de Possession (CTP)
- Prenez en compte la maintenance, l’étalonnage et les économies d’énergie. Ex. : Les débitmètres Coriolis ont un coût initial élevé mais un CTP faible sur le long terme.
Applications des Débitmètres pour Gaz Naturel
- Production Pétrolière et Gazière :
- Type de Débitmètre : Turbine ou Coriolis.
- Objectif : Transfert de custode entre producteurs et distributeurs.
- Services Publics Résidentiels :
- Type de Débitmètre : À diaphragme ou rotatif.
- Objectif : Facturation de la consommation des ménages.
- Production d’Énergie :
- Type de Débitmètre : À ultrasons.
- Objectif : Surveiller l’alimentation en gaz des turbines pour une production efficace.
- Chauffage Industriel :
- Type de Débitmètre : Thermique de masse.
- Objectif : Contrôler le débit de gaz vers les fours et chaudières.
Erreurs Courantes à Éviter
- Ignorer la Pureté du Gaz : Les impuretés peuvent endommager les débitmètres sensibles (ex. thermiques de masse).
- Négliger l’Étalonnage : Même les débitmètres haut de gamme dérivent avec le temps.
- Choisir Seulement par Prix : Les débitmètres bon marché manquent souvent de précision ou de durabilité.
Les débitmètres pour gaz naturel sont essentiels pour des opérations sûres, efficaces et rentables dans la chaîne de valeur énergétique. Que vous gériez un réseau étendu de pipelines ou optimisiez l’utilisation du gaz dans une usine, choisir le bon débitmètre (à turbine, à ultrasons, Coriolis, etc.) nécessite une évaluation minutieuse des conditions d’écoulement, des besoins en précision et des coûts totaux.
