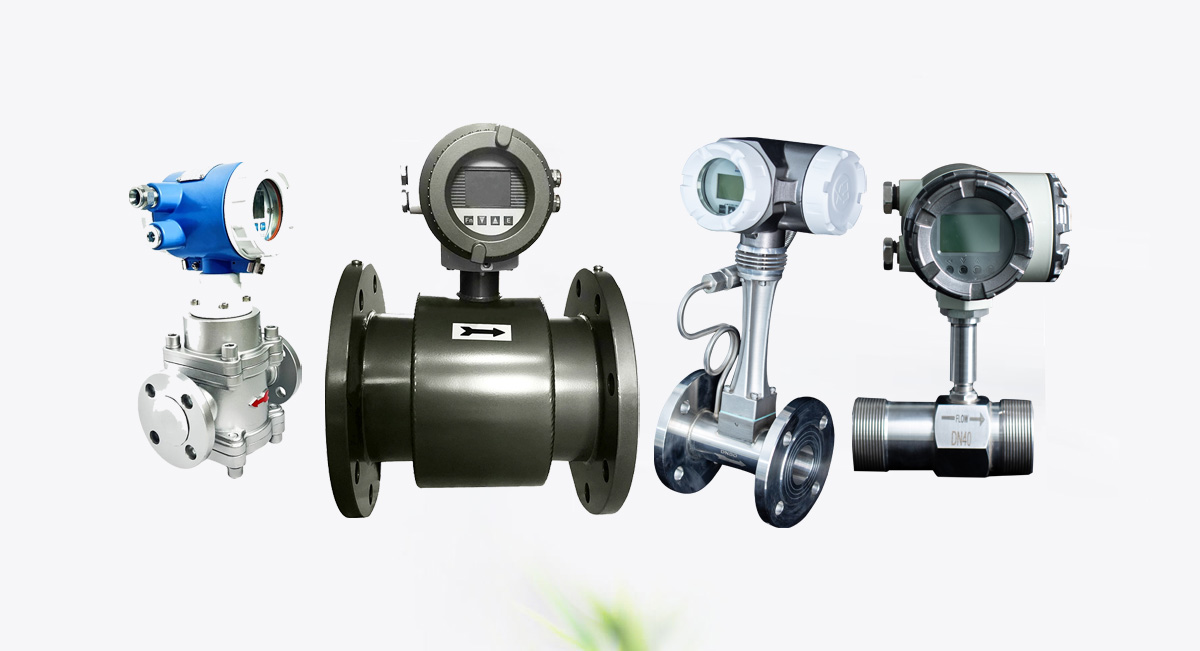

Débitmètres volumétriques

L’un des types de débitmètres les plus cruciaux dans ces secteurs est le débitmètre volumétrique. Comme son nom l’indique, ces dispositifs mesurent le volume d’un fluide qui les traverse, fournissant des données précises et fiables pour différentes applications industrielles. Dans cet article, nous allons explorer en détail les débitmètres volumétriques, en examinant ce qu’est le débit volumétrique, les différents types de débitmètres volumétriques, leur fonctionnement et comment choisir le modèle le plus adapté à vos besoins.

Qu’est-ce que le Débit Volumétrique ?

Le débit volumétrique fait référence au volume de fluide qui passe à travers une conduite, un tuyau ou un conduit pendant une période donnée. Il est généralement mesuré en unités telles que les litres par minute (LPM), les mètres cubes par heure (m³/h) ou les gallons par minute (GPM). La mesure du débit volumétrique est essentielle dans les industries où il est nécessaire de maintenir une quantité précise de fluide pour assurer une performance optimale et la qualité des produits.

Le débit volumétrique ne prend pas en compte la pression ni la température du fluide ; il se concentre uniquement sur le volume du fluide qui traverse une zone définie pendant une période spécifique. Cela le distingue d’autres types de mesure de débit qui peuvent se concentrer sur le débit massique, la vitesse ou les différences de pression.

Qu’est-ce qu’un Débitmètre Volumétrique ?

Un débitmètre volumétrique est un appareil utilisé pour mesurer le volume d’un fluide (liquide ou gaz) lorsqu’il s’écoule à travers un tuyau ou un conduit. Ces dispositifs mesurent directement le volume du fluide en capturant et en déplaçant un volume connu lors de chaque cycle de mesure. Lorsque le fluide traverse le dispositif, le débitmètre enregistre le déplacement et l’utilise pour calculer le débit.

L’avantage principal des débitmètres volumétriques est leur précision. Étant donné qu’ils mesurent le volume réel du fluide, ils peuvent fournir des résultats hautement fiables et cohérents. Cela est essentiel dans des applications où la précision est cruciale, telles que l’industrie alimentaire, la chimie et la fabrication pharmaceutique.

Les débitmètres volumétriques sont souvent préférés aux autres types de débitmètres (comme ceux basés sur la vitesse ou le débit massique) car ils fournissent une mesure directe du volume, ce qui les rend plus faciles à calibrer et à entretenir.

Types de Débitmètre Volumétriques et Principes de Fonctionnement

Il existe plusieurs types de débitmètres volumétriques, chacun ayant son propre principe de fonctionnement et ses applications spécifiques. Parmi eux, on trouve les débitmètres électromagnétiques, les débitmètres à turbine, les débitmètres à déplacement positif, les débitmètres à vortex et les débitmètres à ultrasons. Examinons chacun d’eux pour comprendre leur fonctionnement et leurs domaines d’utilisation.

1. Débitmètre Électromagnétiques

Principe de Fonctionnement :

Les débitmètres électromagnétiques reposent sur la loi de l’induction de Faraday, qui stipule qu’une tension est induite lorsqu’un conducteur se déplace dans un champ magnétique. Dans un débitmètre électromagnétique, le fluide agit comme un conducteur. Le débitmètre génère un champ magnétique dans le tube de passage et, lorsque le fluide conducteur (comme l’eau, les boues ou les produits chimiques) s’écoule, une tension est induite. Cette tension, qui est directement proportionnelle au débit, est mesurée par le débitmètre pour calculer le débit volumétrique.

Principes de fonctionnement du débitmètre magnétique

Avantages :

  • Très précis pour les liquides conducteurs.
  • Aucune pièce mobile, ce qui réduit l’usure et les besoins de maintenance.
  • Convient aux liquides sales ou abrasifs.
  • Utilisé dans de nombreux secteurs tels que le traitement de l’eau, l’industrie alimentaire et la chimie.

Limitations :

  • Nécessite un fluide conducteur (comme l’eau, les acides ou les boues).
Débitmètres volumétriques magnétiques

Caractéristiques :

  • Mesure fiable avec une précision constante.
  • Revêtement en PU, PFA, ETFE ou FEP : excellente résistance chimique et à l’abrasion.
  • Large choix de matériaux pour les électrodes.
  • Couleurs et apparence personnalisables sur demande.
  • Également disponible en constructions spécifiques selon les besoins du client.
  • Aucune pièce mobile, pas d’usure, pas de perte de pression.

2. Débitmètre à Turbine

Principe de Fonctionnement :

Les débitmètres à turbine mesurent le débit en détectant la vitesse de rotation d’une turbine placée dans le flux de fluide. Lorsque le fluide passe à travers le débitmètre, il fait tourner les pales de la turbine. La vitesse de rotation de la turbine est directement proportionnelle à la vitesse du fluide. En connaissant la surface de la conduite et la vitesse de rotation, le débit volumétrique peut être calculé.

Principe de fonctionnement du débitmètre à turbine

Avantages :

  • Grande précision pour les fluides propres et de faible viscosité.
  • Idéal pour les applications dans le pétrole, le gaz, les produits pharmaceutiques et alimentaires.
  • Conception relativement simple et rentable pour de nombreuses applications.

Limitations :

  • Pas adapté aux fluides de haute viscosité ou aux boues, car ils peuvent endommager la turbine.
  • La précision peut être affectée par les variations de température ou de pression du fluide.
Débitmètre à turbine pour liquides

Caractéristiques :

  • Chaque débitmètre est calibré et reçoit un numéro de série unique correspondant à toutes les données de calibration.
  • Conçu spécifiquement pour les applications à faible débit.
  • Couleurs et apparence personnalisables sur demande.
  • Également disponible en constructions spécifiques selon les besoins du client.
  • Affichage LCD disponible en anglais, espagnol, français et autres langues sur demande.

3. Débitmètre à Déplacement Positif

Principe de Fonctionnement :

Les débitmètres à déplacement positif fonctionnent en capturant un volume connu de fluide et en comptant le nombre de fois où ce volume est déplacé lorsque le fluide s’écoule à travers le débitmètre. Ces dispositifs utilisent généralement des chambres ou des pistons qui se remplissent et se vident avec le fluide à chaque cycle, permettant une mesure directe du débit volumétrique.

Principe de fonctionnement du débitmètre à déplacement positif

Les types courants de débitmètres à déplacement positif incluent les débitmètres à piston rotatif, à engrenages et à diaphragme.

Avantages :

  • Extrêmement précis, en particulier pour les faibles débits.
  • Mesurent le débit volumétrique réel, indépendamment des propriétés du fluide telles que la pression, la température ou la viscosité.
  • Peuvent gérer une grande variété de fluides, y compris les huiles, les produits chimiques et les liquides très visqueux.

Limitations :

  • Les pièces mécaniques peuvent s’user avec le temps, nécessitant un entretien régulier.
  • Moins adaptés aux très hauts débits ou aux fluides contenant des solides en suspension.
Débitmètre à déplacement positif bi-rotor

Caractéristiques :

  • Chaque débitmètre est calibré et reçoit un numéro de série unique correspondant à toutes les données de calibration.
  • Haute précision jusqu’à ±0,1 %, pression de process élevée jusqu’à 110 bar (1595 psi).
  • Fonctionnement stable avec faible niveau sonore.
  • Bonne performance anti-interférence et longue durée de vie.
  • Forte adaptabilité aux variations de viscosité.
  • Également disponible en constructions spécifiques selon les besoins du client.

4. Débitmètre à Vortex

Principe de Fonctionnement :

Les débitmètres à vortex utilisent le principe de la rue de tourbillons de Kármán, où le fluide qui passe sur un corps non profilé (un obstacle cylindrique ou rectangulaire placé dans le flux) crée des tourbillons alternés de chaque côté de l’obstacle. La fréquence de formation des tourbillons est proportionnelle à la vitesse du fluide. En mesurant cette fréquence, le débitmètre peut calculer le débit volumétrique du fluide.

Principe de fonctionnement du débitmètre à vortex
Débitmètres à vortex haute température

Caractéristiques :

  • Chaque débitmètre est calibré et reçoit un numéro de série unique correspondant à toutes les données de calibration.
  • Conçu pour des applications à haute température jusqu’à +400 °C / +750 °F.
  • Couleurs et apparence personnalisables sur demande.
  • Également disponible en constructions spécifiques selon les besoins du client.
  • Affichage LCD disponible en anglais, espagnol, français et autres langues sur demande.

5. Débitmètre à Ultrasons

Principe de Fonctionnement :

Les débitmètres à ultrasons utilisent des ondes sonores pour mesurer le débit des fluides. Il existe deux types principaux : les débitmètres à ultrasons par temps de transit et les débitmètres Doppler.

  • Temps de transit : Ce type envoie des signaux ultrasonores en amont et en aval du flux. La différence de temps de transit entre les deux directions permet de calculer la vitesse du fluide et d’en déduire le débit volumétrique.
  • Doppler : Ce type mesure le décalage de fréquence des ondes sonores réfléchies par les particules ou les bulles dans le fluide, ce qui permet de déterminer la vitesse du flux.

Comment Choisir le Bon Débitmètre Volumétrique

Le choix du débitmètre volumétrique adapté à une application donnée nécessite de prendre en compte plusieurs facteurs essentiels, tels que les caractéristiques du fluide, la précision requise, l’environnement de fonctionnement et les conditions spécifiques de l’application. Voici quelques éléments clés à considérer pour sélectionner le débitmètre le plus approprié :

1. Type et Propriétés du Fluide

  • Viscosité : Les fluides très visqueux, comme les huiles ou les sirops, peuvent ne pas s’écouler facilement à travers certains types de débitmètres, comme les débitmètres à turbine ou à vortex. Dans ce cas, les débitmètre à déplacement positif sont idéaux car ils offrent une précision élevée pour les fluides visqueux.
  • Conductivité : Si le fluide est conducteur, comme l’eau ou les solutions acides, un débitmètre électromagnétique conviendra parfaitement. En revanche, pour les fluides non conducteurs, un autre type de débitmètre, comme un débitmètre à ultrasons, sera nécessaire.
  • Présence de solides en suspension : Si le fluide contient des particules solides ou des bulles, il est préférable d’utiliser un débitmètre à ultrasons Doppler ou un débitmètre à déplacement positif, selon la nature des solides.

2. Plage de Débit

Chaque débitmètre possède une plage de débit spécifique dans laquelle il fonctionne de manière optimale. Si votre application nécessite de mesurer des débits très faibles ou très élevés, il est important de choisir un débitmètre dont la plage de fonctionnement couvre ces valeurs. Par exemple :

  • Les débitmètre à ultrasons et les débitmètre à déplacement positif sont bien adaptés pour une large plage de débits.
  • Les débitmètre à turbine conviennent mieux aux débits moyens et élevés.

3. Exigences de Précision

Dans certaines industries, comme la pharmaceutique ou l’alimentaire, la précision de la mesure est cruciale. Voici quelques recommandations selon les besoins de précision :

  • Si une précision élevée est nécessaire, les débitmètres à déplacement positif et les débitmètres électromagnétiques sont souvent les meilleurs choix.
  • Pour des applications nécessitant une précision modérée, les débitmètres à vortex ou à turbine peuvent suffire.

4. Maintenance et Durabilité

La maintenance et la durabilité du débitmètre sont des critères importants, surtout dans les environnements difficiles ou les applications à usage intensif.

  • Si vous recherchez un débitmètre nécessitant peu de maintenance, privilégiez un débitmètre à ultrasons, un débitmètre électromagnétique ou un débitmètre à vortex, car ils ne comportent pas de pièces mobiles.
  • Si l’environnement est agressif (températures élevées, fluides corrosifs ou abrasifs), assurez-vous de choisir un débitmètre fabriqué avec des matériaux résistants, tels que l’acier inoxydable ou des revêtements spéciaux (PU, PFA, ETFE).

5. Environnement d’Application

  • Pression et Température de Fonctionnement : Il est essentiel de vérifier que le débitmètre peut supporter la pression et la température du processus. Par exemple, certains débitmètres à vortex sont conçus pour des applications à haute température, tandis que d’autres débitmètres peuvent être équipés de revêtements spéciaux pour les applications haute pression.
  • Espace d’Installation : Si l’espace est restreint, les débitmètres à ultrasons ou électromagnétiques peuvent être une bonne option, car ils peuvent parfois être installés à l’extérieur des conduites, réduisant ainsi les contraintes d’espace.

Les débitmètres volumétriques sont des instruments essentiels dans de nombreuses industries, offrant des mesures précises et fiables du débit de fluides. Que vous travailliez avec de l’eau, des produits chimiques, des huiles ou des gaz, choisir le bon type de débitmètre volumétrique — qu’il s’agisse d’un débitmètre électromagnétique, à turbine, à déplacement positif, à vortex ou à ultrasons — dépend de la compréhension des caractéristiques spécifiques de votre application et du fluide.

En prenant en compte les propriétés du fluide, la plage de débit, les exigences de précision et les conditions environnementales, vous serez en mesure de sélectionner le débitmètre volumétrique le plus adapté à vos besoins, garantissant ainsi une performance optimale, une meilleure efficacité et une longue durabilité de vos opérations.
