Le Meilleur Guide du Débitmètre de CO₂

Le dioxyde de carbone (CO₂) – ce n’est pas seulement le gaz que nous expirons. Cette molécule omniprésente joue un rôle crucial dans d’innombrables processus industriels, scientifiques, médicaux et environnementaux. De la carbonatation de vos boissons préférées à la conservation des aliments emballés, en passant par la récupération assistée du pétrole, le soudage des métaux ou encore la surveillance des émissions de gaz à effet de serre, le contrôle et la mesure précis du débit de CO₂ sont absolument essentiels. C’est là qu’intervient le débitmètre de CO₂, héros discret qui garantit l’efficacité, la sécurité, la qualité et la conformité dans un large éventail d’applications. Ce guide complet explore tout ce que vous devez savoir sur les débitmètres de CO₂ : ce qu’ils sont, comment ils fonctionnent, où ils sont utilisés, les types disponibles, les critères de sélection et les meilleures pratiques.

Qu’est-ce Qu’un Débitmètre de CO₂ ?

Un débitmètre de CO₂ est un instrument spécialisé conçu pour mesurer la vitesse à laquelle le dioxyde de carbone circule à un point précis d’un tuyau, d’un tube ou d’un système. Il quantifie ce débit et fournit des données essentielles utilisées par les opérateurs et les systèmes de contrôle pour :

• Réguler les Processus : garantir que la quantité correcte de CO₂ est injectée (par ex. carbonatation, régulation du pH, inertage).
• Surveiller la Consommation : suivre l’utilisation du CO₂ pour la répartition des coûts, la détection de fuites et l’amélioration de l’efficacité.
• Assurer la Sécurité : prévenir les surpressions, garantir un inertage adéquat, surveiller la ventilation.
• Garantir la Qualité : obtenir des caractéristiques produits constantes (par ex. taille des bulles dans les boissons, pénétration du cordon de soudure).
• Assurer la Conformité : répondre aux exigences réglementaires environnementales et aux normes de sécurité.
• Optimiser l’Efficacité : minimiser les pertes et la consommation d’énergie.

Comment le CO₂ est Mesuré

La mesure du débit de CO₂ consiste à détecter le mouvement et la quantité de molécules de gaz circulant dans un système donné. Comme pour tout fluide, la mesure du débit de CO₂ repose sur deux concepts principaux :

• Débit Volumique : mesure le volume de CO₂ passant par un point par unité de temps (par ex. litres par minute – LPM, pieds cubes par minute – CFM). Cette méthode est simple mais comporte une limite importante : le volume varie selon la pression et la température. Un mètre cube de CO₂ sous haute pression contient bien plus de masse qu’un mètre cube sous basse pression.
• Débit Massique : mesure la masse réelle de CO₂ circulant par unité de temps (par ex. kilogrammes par heure – kg/h, livres par minute – lb/min). C’est souvent l’unité la plus recherchée car la masse est conservée quelle que soit la pression ou la température. Pour les processus où la réaction chimique ou l’effet physique dépend du nombre de molécules (masse) et non de l’espace occupé, le débit massique est essentiel.

Unités et Terminologie Clés :

• SCFM (Standard Cubic Feet per Minute) : débit volumique aux conditions normales (souvent 60°F ou 68°F et 14,7 psia). Utilisé pour comparer les débits de gaz en compensant les variations de densité.
• ACFM (Actual Cubic Feet per Minute) : débit volumique à la température et pression réelles du procédé.
• SLPM (Standard Litres par Minute) : similaire à SCFM, mais en unités métriques.
• kg/h, lb/min : unités de débit massique direct.
• Nombre de Reynolds (Re) : indique si l’écoulement est laminaire (régulier) ou turbulent (chaotique). Ce facteur affecte l’exactitude et l’adéquation de certains types de débitmètres.
• Rapport de Plage (Turn-down Ratio) : rapport entre le débit maximum et minimum mesurable avec précision. Important pour les applications avec des débits variables.

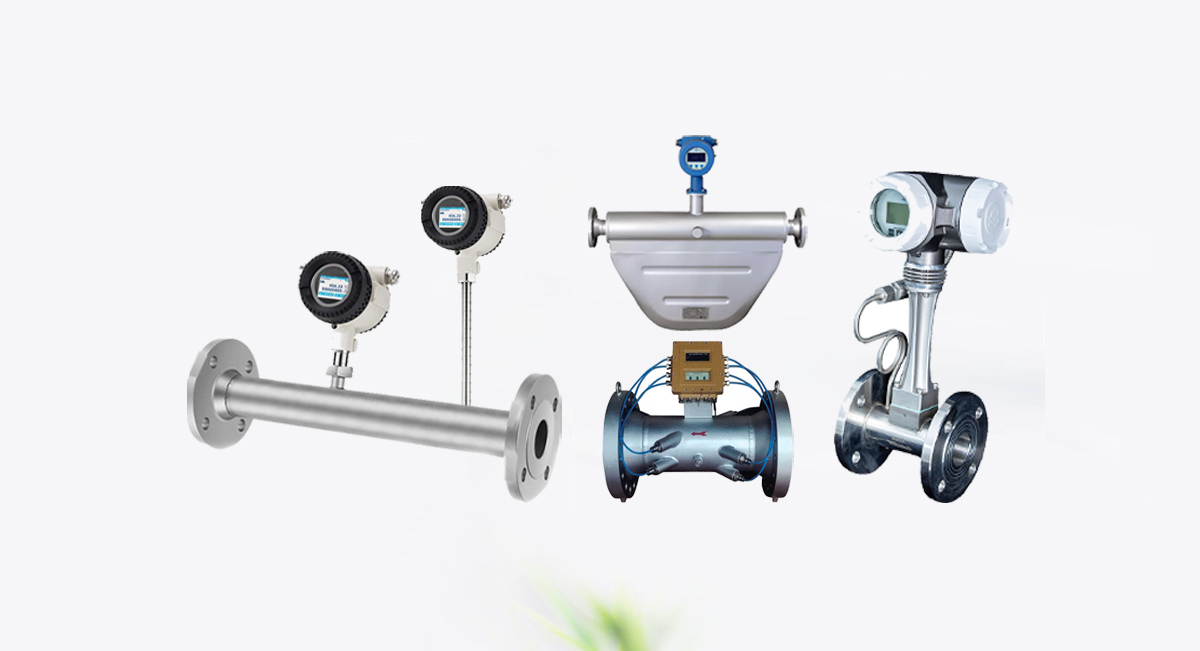

Types Recommandés de Débitmètres pour le CO₂

Aucune technologie de débitmètre unique ne convient à toutes les applications de CO₂. Le choix dépend fortement de la phase du CO₂ (gaz, liquide, supercritique), du débit, de la pression, de la température, de la précision requise, du budget, et du besoin en débit massique ou volumique.

1. Débitmètres Massiques Thermiques

• Principe : mesure le transfert de chaleur d’un capteur chauffé. La perte de chaleur est proportionnelle au débit massique des molécules de gaz.
• Avantages pour le CO₂ Gazeux :
  • Mesure directe du débit massique (sans capteurs de pression ni de température).
  • Excellente sensibilité aux faibles débits.
  • Bonne précision et répétabilité.
  • Large rapport de plage (souvent 100:1).
  • Faible perte de charge, réponse rapide.
  • Coût abordable pour les gaz.
• Inconvénients :
  • Convient uniquement aux gaz propres et secs.
  • L’humidité ou l’huile peuvent encrasser les capteurs.
  • Inadapté au CO₂ liquide ou supercritique.
• Applications Idéales :
  • Mesure de CO₂ gazeux, notamment pour les faibles débits ou les cas nécessitant une mesure massique directe.

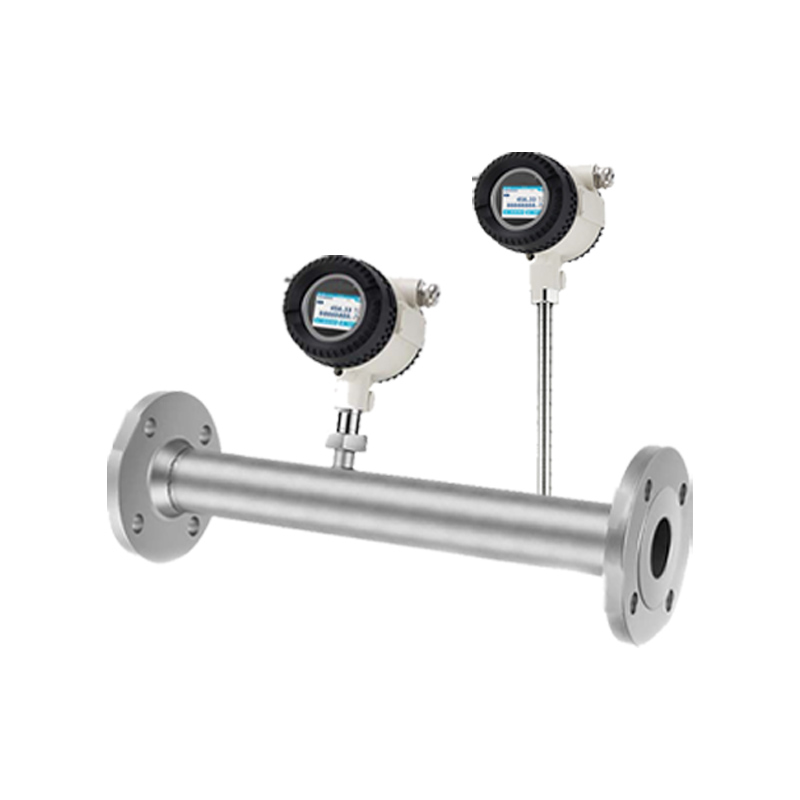

Thermal Mass Flow Meter:

• Full-digital signal processing, higher accuracy, long-term stability.
• Explosion-proof class: Ex db IIC T6 Gb / Ex tb IIIC T80°CDb.
• Ultra-wide 1:2500 turndown ratio, the measuring range is from 0.1 Nm/s to 250 Nm/s.

Low Flow Thermal Mass Flow Controller:

• Directly measuring mass flow rate, automatic temperature compensation
• Turn Down Ratio: 50:1 for digital mass flow controller; 100:1 for digital mass flow meter.
• Response Time: mass flow controller<0.2s; mass flow meter <0.1s
• Integrated PID controller to regulate flow rate

2. Débitmètres Massiques de Coriolis

• Principe : mesure l’inertie du fluide dans un tube oscillant. La force de Coriolis engendre un déphasage proportionnel au débit massique.
• Avantages pour le CO₂ :
  • Précision inégalée sur les mesures massiques (gaz, liquide, supercritique).
  • Mesure directe de la densité.
  • Insensible aux variations de propriétés du fluide (viscosité, densité).
  • Pas besoin de sections droites importantes en amont/aval.
  • Pas de pièces mobiles en contact avec le fluide.
  • Capacité à mesurer le débit bidirectionnel.
• Inconvénients :
  • Coût initial élevé.
  • Sensible aux vibrations externes.
  • Poids et taille importants pour grands diamètres.
  • Version cryogénique requise pour le CO₂ liquide.
• Applications Idéales :
  • Mesure de CO₂ liquide ou supercritique, transfert de garde (custody transfer), fluides à haute pression, ou procédés nécessitant la mesure de densité.

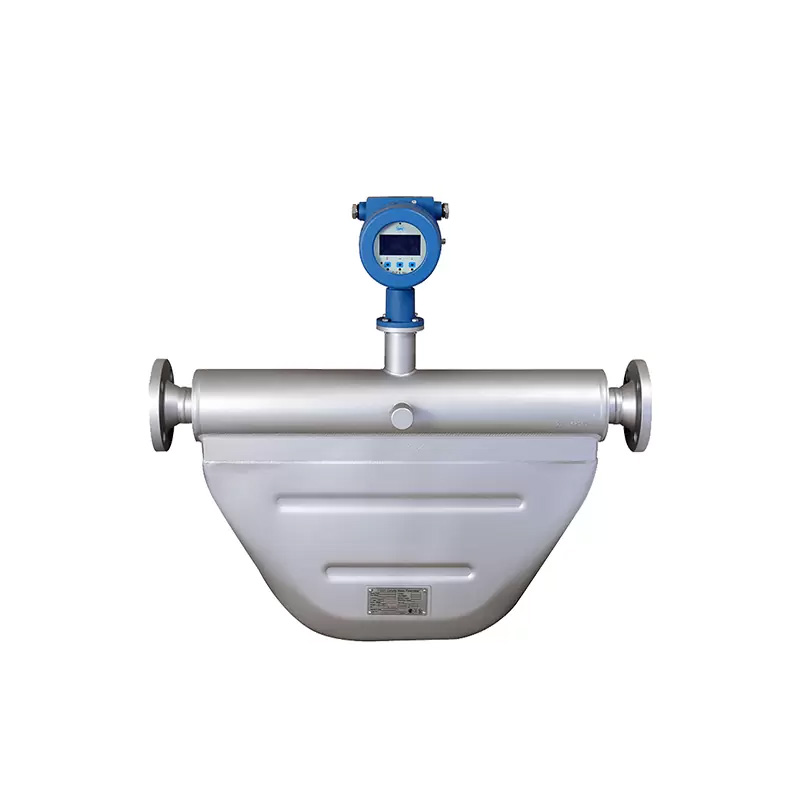

Coriolis Flow Meters for Cryogenic Applications:

• Designed for cryogenic melia with temperatures down to -200°C / -328°F
• High accuracy up to ±0.1 %, Good reliability
• Good zero-stability and anti-interference performance
• No moving parts, no maintenance required

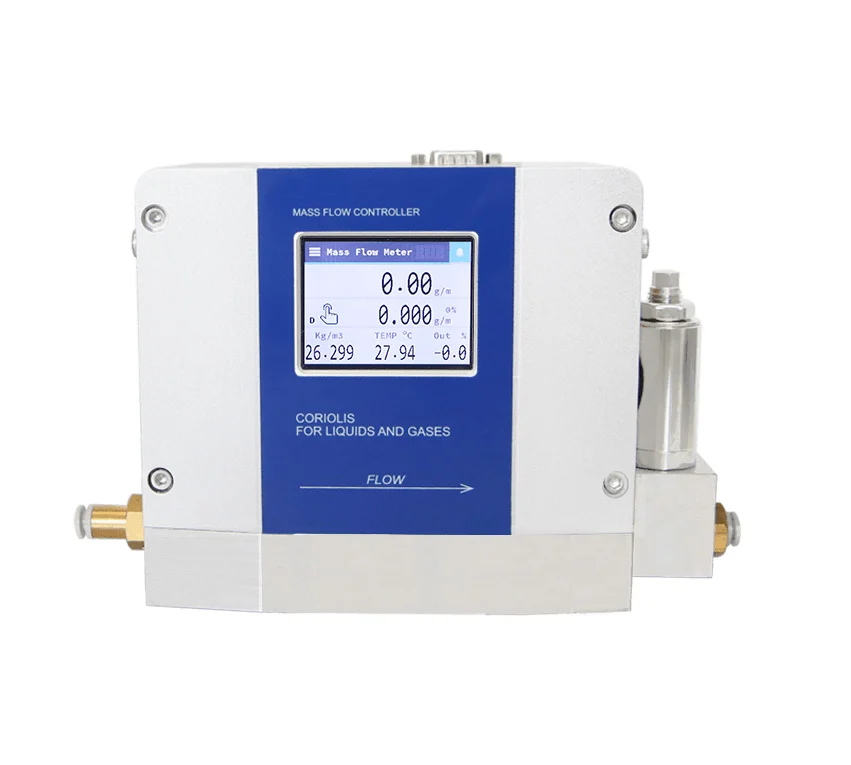

Low Flow Coriolis Mass Flow Controller:

• High precision, good repeatability. Liquids: ± 0.25%; Gases: ± 0.5%
• Can measure high viscosity fluid and high density gas
• High reliability and stability, capable of withstanding extreme environmental conditions

3. Débitmètres à Vortex

• Principe : un corps bluff (barre de décollement) dans l’écoulement génère des tourbillons à une fréquence proportionnelle au débit volumique.
• Avantages :
  • Pas de pièces mobiles en contact avec le fluide.
  • Bonne durabilité.
  • Large gamme de tailles disponibles.
  • Adapté aux gaz et aux liquides.
• Inconvénients :
  • Mesure uniquement le débit volumique.
  • Nécessite une compensation T&P (température et pression) pour obtenir un débit massique.
  • Moins précis à faibles débits.
  • Nécessite des longueurs de tuyauterie droites en amont/aval.
• Applications Idéales :
  • CO₂ propre gazeux ou liquide avec des vitesses d’écoulement suffisantes.
  • Utilisé dans les lignes utilitaires de CO₂.

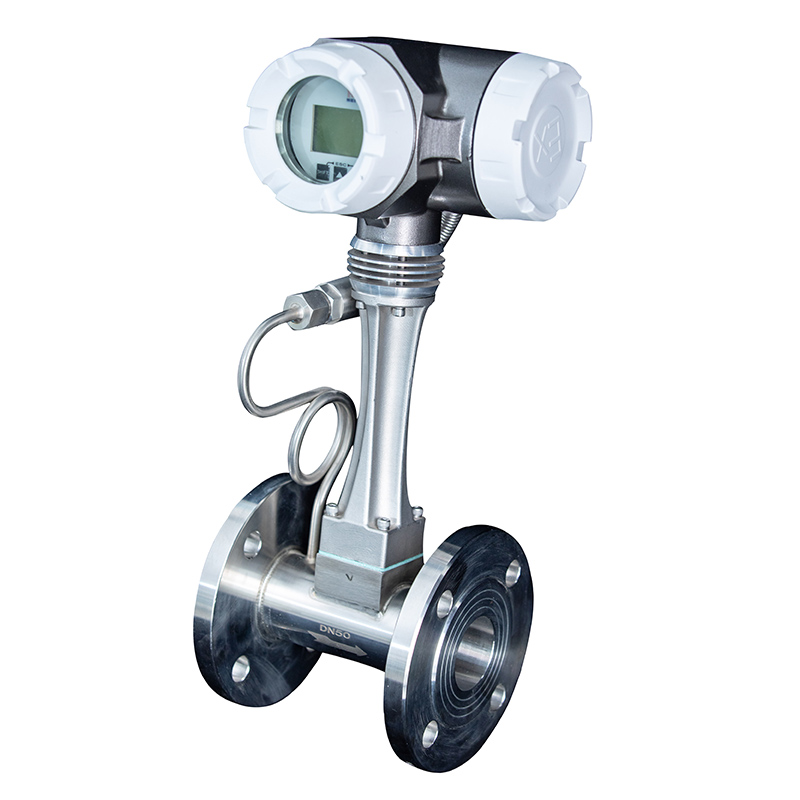

Vortex Flow Meter:

• With temperature and press compensation.
• Turn Down Ratio: 30:1
• Suitable for liquids and gases.

4. Débitmètres à Pression Différentielle

• Principe : un élément primaire (par ex. plaque à orifice) crée une constriction, provoquant une chute de pression proportionnelle au débit au carré.
• Avantages :
  • Technologie éprouvée.
  • Coût relativement faible de l’élément primaire.
  • Large choix de tailles et matériaux.
  • Pas de pièces mobiles.
• Inconvénients :
  • Mesure uniquement le débit volumique.
  • Compensation T&P essentielle pour obtenir le débit massique ou SCFM.
  • Précision dépendante de l’installation correcte, de la calibration et des capteurs T&P.
  • Perte de pression permanente.
• Applications Idéales :
  • Grandes conduites (gaz ou liquide), hautes pressions/températures, projets à faible coût avec compensation T&P robuste.

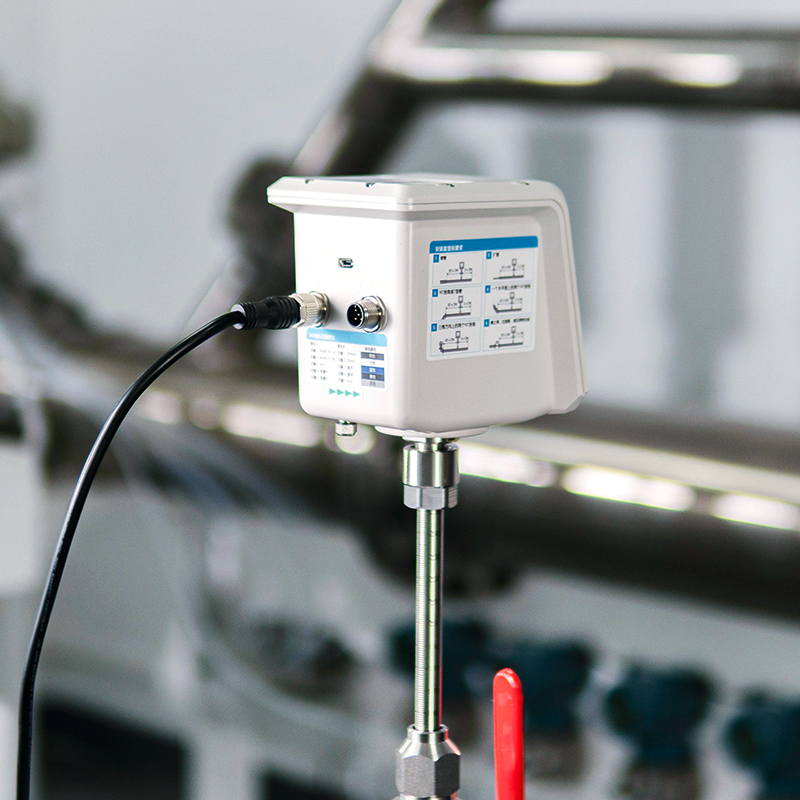

Pitot Tube Gas Flow Meter:

• 1:60 wide turndown ratio
• Bidirectional flow measurement
• Applicable to the measurement of dirty and wet air
• Integrates pressure and temperature sensors to monitor online gas pressure and temperature

5. Débitmètres Ultrasoniques (Temps de Transit)

• Principe : mesure la différence de temps de transit d’un signal ultrasonore avec et contre le flux. La différence est proportionnelle à la vitesse moyenne du fluide.
• Avantages :
  • Pas de pièces mobiles, pas de perte de pression.
  • Versions clamp-on non-intrusives disponibles.
  • Adaptés aux grands diamètres.
  • Mesure bidirectionnelle.
• Inconvénients :
  • Mesure uniquement le débit volumique.
  • Compensation T&P requise pour les calculs massiques ou SCFM.
  • Dépend fortement de la connaissance de la vitesse du son dans le fluide.
  • Moins précis avec gaz dans les liquides ou liquides dans les gaz.
  • Moins précis que les versions en ligne.
• Applications Idéales :
  • Conduites de CO₂ liquide de grand diamètre, transferts de garde, ou cas où aucune perte de pression n’est tolérée.

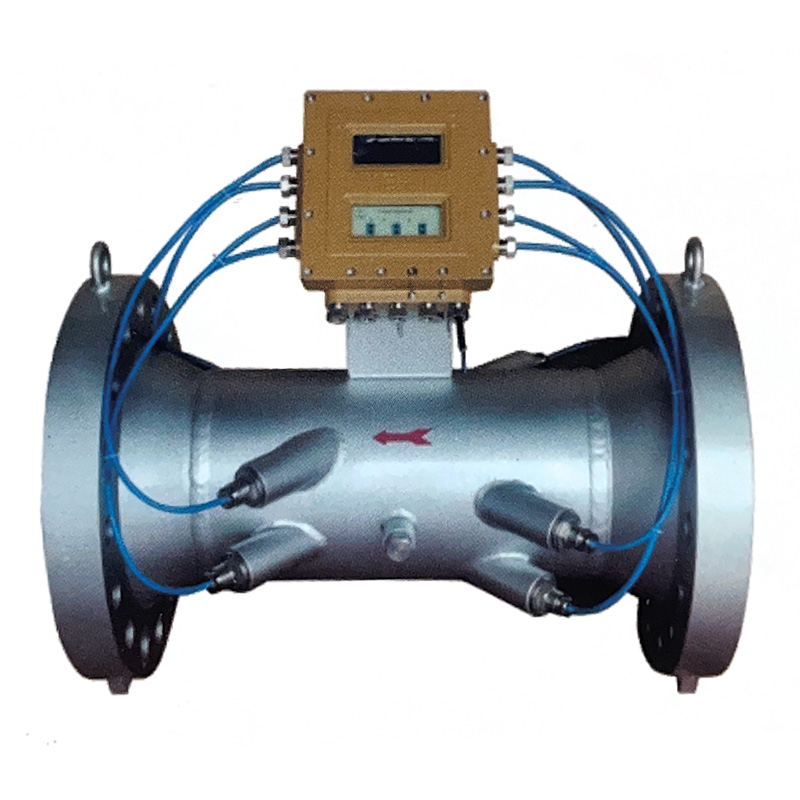

Ultrasonic Gas Flow Meter:

• Bi-directional capability
• High accuracy for gas up to ±0.5%
• No moving parts, no presure loss, no line obstructions
• Measurement is not affected by gas properties
• Wide turndown ratio

Applications des Débitmètres de CO₂

Les débitmètres de CO₂ sont utilisés dans une large gamme d’industries. Voici quelques applications typiques :

1. Contrôle de Processus Industriels

• Le CO₂ est souvent injecté dans les réacteurs, les systèmes de neutralisation, ou les processus de fermentation.
• Les débitmètres massiques thermiques ou coriolis assurent une régulation précise du dosage.

2. Industries Alimentaires et Boissons

• Le CO₂ est utilisé pour la carbonatation dans les sodas, bières et eaux gazeuses.
• Les débitmètres assurent un dosage constant du CO₂ pour maintenir la qualité.
• Des débitmètres hygiéniques (en acier inoxydable) sont souvent requis.

3. Culture en Serre / Agriculture

• Le CO₂ est injecté pour stimuler la croissance des plantes.
• Les débitmètres assurent un contrôle précis de la concentration ambiante.
• Le contrôle est souvent automatisé via des systèmes de régulation à boucle fermée.

4. Systèmes de Soudage / Protection Inertée

• Le CO₂ est utilisé comme gaz de protection (pur ou en mélange) dans le soudage MIG/MAG.
• Un contrôle de débit précis assure la qualité de la soudure et réduit le gaspillage.

5. Capture et Stockage du Carbone (CCS)

• Lors de la compression et du transport du CO₂ capturé (souvent à l’état supercritique), des débitmètres coriolis sont employés pour garantir la précision dans la mesure massique.

6. Cryogénie / Congélation Industrielle

• Le CO₂ liquide est utilisé pour la congélation instantanée.
• Les débitmètres coriolis cryogéniques assurent un contrôle précis.

7. Détection des Fuites et Surveillance Environnementale

• Les débitmètres sont utilisés pour détecter les pertes dans les systèmes de distribution ou les émissions dans l’atmosphère.
• Les débitmètres massiques thermiques sont souvent utilisés grâce à leur sensibilité à bas débit.

Sélection d’un Débitmètre de CO₂ : Facteurs Clés

Le choix du bon débitmètre de CO₂ dépend de plusieurs facteurs :

La mesure précise du CO₂ est essentielle pour l’efficacité, la qualité et la sécurité dans de nombreuses industries. Il n’existe pas de solution unique pour toutes les applications – le choix du bon débitmètre dépend de la phase du CO₂, des conditions de processus, des exigences en matière de précision, et du budget.

En général :

• Pour le CO₂ gazeux à faible débit : utilisez un débitmètre massique thermique.
• Pour le CO₂ liquide ou supercritique avec besoin élevé de précision : choisissez un débitmètre massique de coriolis.
• Pour les grandes conduites ou les utilitaires à budget serré : envisagez un débitmètre à vortex ou à orifice avec compensation de température et pression.
