Dans les industries où la précision et la fiabilité sont non négociables – comme la fabrication de semi-conducteurs, l’industrie pharmaceutique et la transformation chimique – les contrôleurs de débit massique de gaz (MFC) sont des outils indispensables. Ces dispositifs mesurent non seulement le débit des gaz, mais le régulent activement pour maintenir des points de consigne précis définis par l’utilisateur. Qu’il s’agisse d’assurer un mélange gazeux parfait dans un réacteur ou de contrôler le dépôt de couches minces sur des plaquettes de silicium, les MFC jouent un rôle clé dans l’optimisation de l’efficacité, de la sécurité et de la qualité des produits.
Ce guide complet explore en détail les contrôleurs de débit massique de gaz, couvrant leurs principes de fonctionnement, leurs types, leurs applications et les critères essentiels de sélection. À la fin, vous comprendrez pourquoi ces dispositifs sont vitaux pour les processus industriels modernes et comment choisir celui qui répond à vos besoins.
Qu’est-ce qu’un Contrôleur de Débit Massique de Gaz ?
Un contrôleur de débit massique de gaz (MFC) est un dispositif qui mesure et régule en temps réel le débit massique d’un gaz. Contrairement aux débitmètres volumétriques, qui mesurent le volume (par exemple en litres par minute), les MFC mesurent le débit massique (par exemple en centimètres cubes standard par minute, SCCM), en tenant compte des variations de température et de pression. Cela garantit des performances constantes même dans des environnements dynamiques.
Composants Clés :
- Capteur de débit : Mesure le débit du gaz (basé sur des principes thermiques, de pression différentielle ou Coriolis).
- Vanne de régulation : Ajuste le débit pour correspondre au point de consigne désiré (par exemple, vanne solénoïde ou piézoélectrique).
- Système de contrôle en boucle fermée : Utilise les retours du capteur pour moduler la position de la vanne.
- Électronique : Traduit les données du capteur en signaux de contrôle et fournit des interfaces utilisateur (écrans numériques, sorties analogiques, etc.).
Comment Fonctionne un Contrôleur de Débit Massique de Gaz ?
Le fonctionnement d’un MFC repose sur trois étapes clés : mesure, comparaison et ajustement.
Étape 1 : Mesure
Le capteur de débit détecte le débit du gaz. Les principes de mesure les plus courants incluent :
- Dispersion thermique : Un élément chauffé se refroidit au passage du gaz ; la variation de température corrèle avec le débit massique.
- Pression différentielle (DP) : Mesure la chute de pression à travers un élément à écoulement laminaire ou une plaque à orifice.
- Effet Coriolis : Utilise des tubes vibrants pour détecter le débit massique via des forces inertielles.
Étape 2 : Comparaison
Le contrôleur compare le débit mesuré au point de consigne défini par l’utilisateur.
Étape 3 : Ajustement
En cas d’écart, le système de contrôle ajuste l’ouverture de la vanne (via des algorithmes PID) pour augmenter ou réduire le débit jusqu’à atteindre le point de consigne.
Exemple : Dans un four à semi-conducteurs, un MFC maintient un débit précis d’argon pour créer une atmosphère inerte. Si la pression varie, la vanne s’ajuste instantanément pour stabiliser le débit.

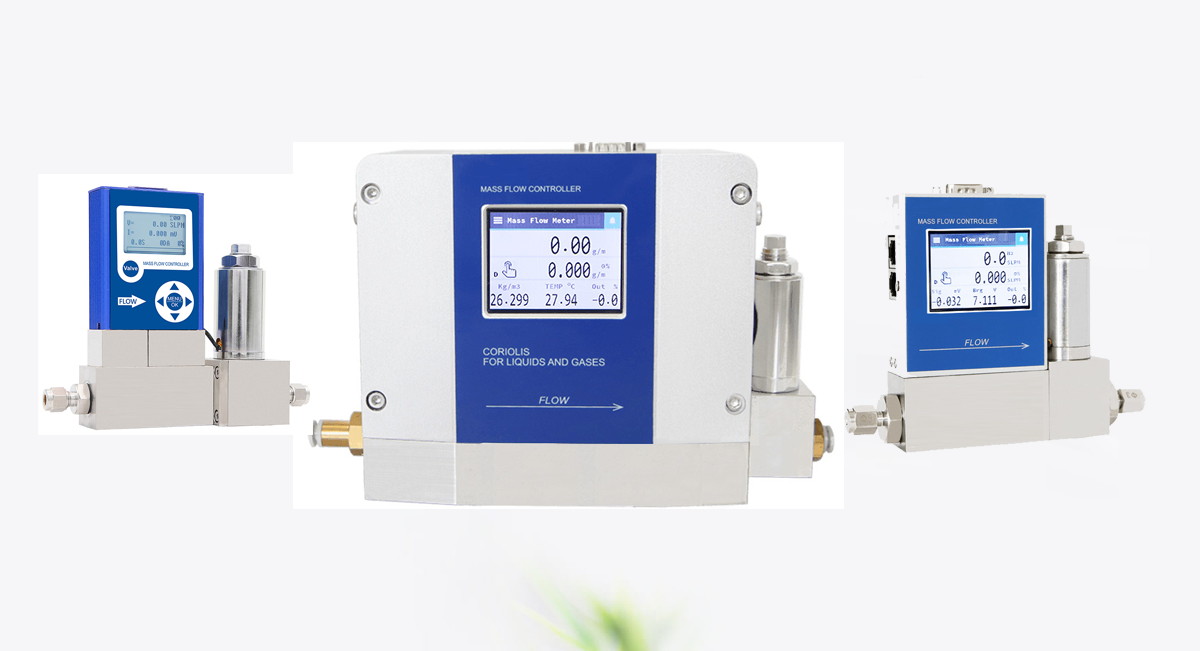

Types de Contrôleurs de Débit Massique de Gaz
Différentes technologies s’adaptent à différentes applications. Voici les types les plus courants :

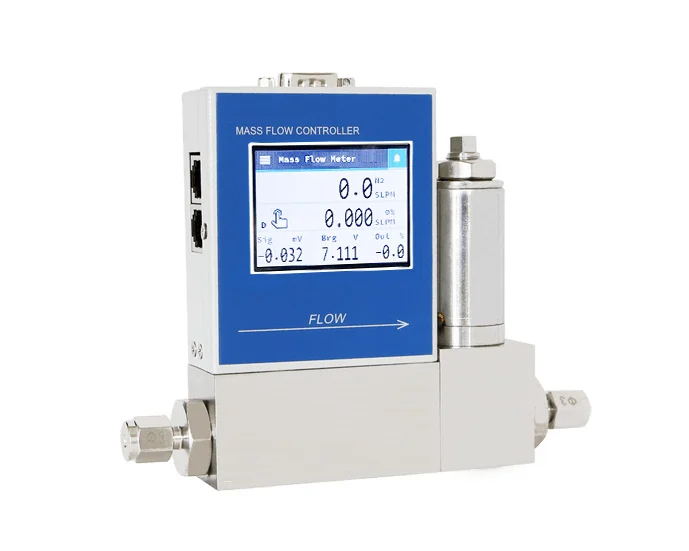

1. Contrôleurs de Débit Massique Thermiques
Principe : Mesure le transfert de chaleur d’un élément chauffé vers le gaz.
Features:
- Suitable for various high and low pressure pipelines.
- Designed for low flow gas measuring.
- Turn Down Ratio: 50:1 for digital mass flow controller; 100:1 for digital mass flow meter.
- Response Time: mass flow controller<0.2s; mass flow meter <0.1s
- Integrated PID controller to regulate flow rate
- Directly measuring mass flow rate, automatic temperature compensation
- Touchable display screen

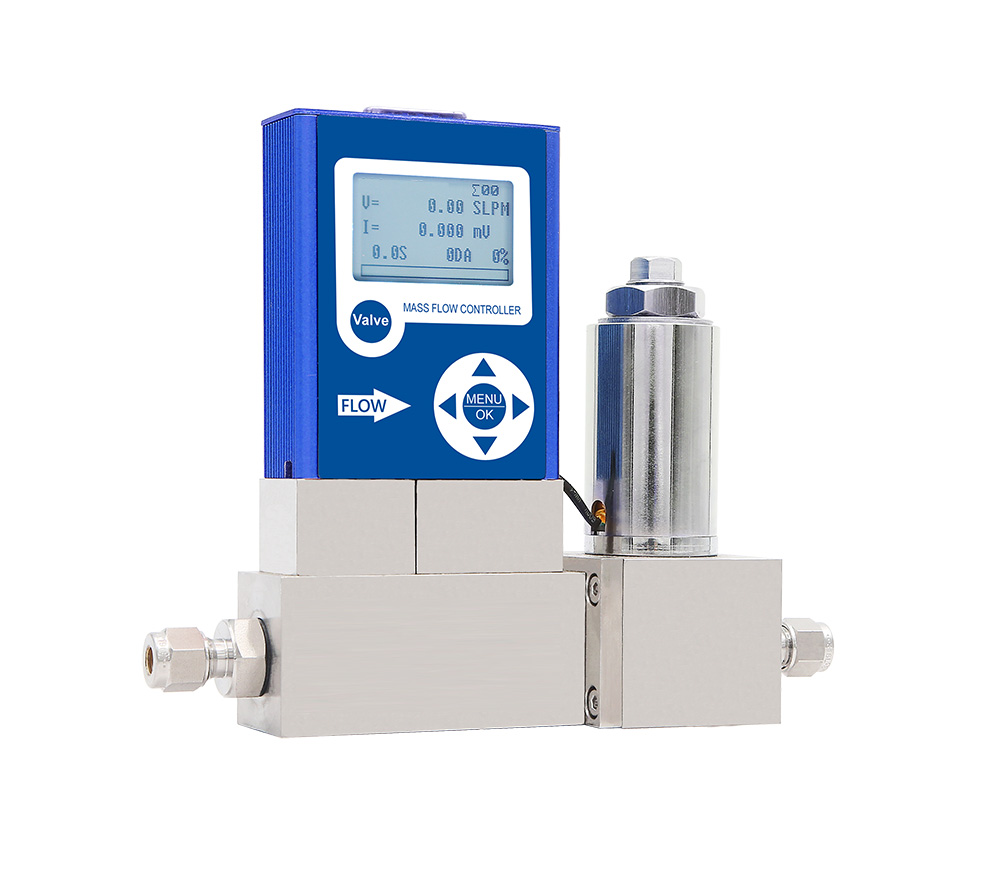

2. Contrôleurs de Débit par Pression Différentielle (DP)
Principe : Mesure la chute de pression à travers un élément à écoulement laminaire.
Features:
- No preheating required, no response lag during measurement.
- Designed for low flow gas measuring.
- Turn Down Ratio: 50:1 for digital mass flow controller; 100:1 for digital mass flow meter.
- Response Time: mass flow controller<0.2s; mass flow meter <0.1s
- Integrated PID controller to regulate flow rate
- Directly measuring mass flow rate, automatic temperature compensation
Touchable display screen

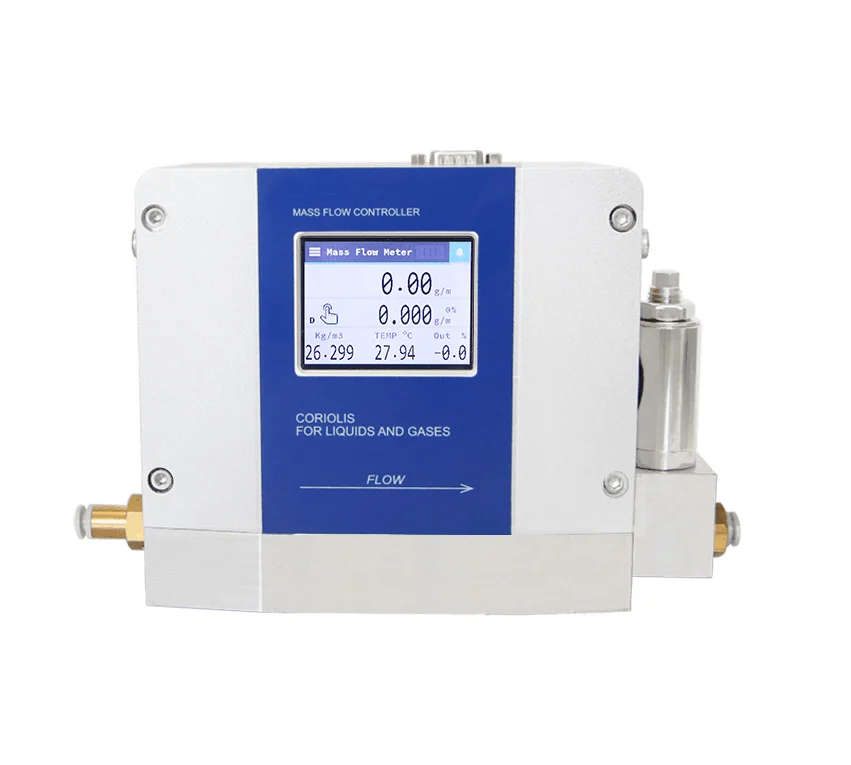

3. Contrôleurs de Débit Massique Coriolis
Principe : Mesure le débit massique via l’effet Coriolis dans des tubes vibrants.
Features:
- It can measure high viscosity fluid and high density gas: MTL20FE measures a wide range of fluids, such as lubricating oil, liquid nitrogen and other high-density fluids can also be accurately measured.
- Designed for low flow gas / liquid measuring.
- High precision, good repeatability. For liquids, the measurement accuracy can reach ± 0.25%; for gases, the measurement accuracy can reach ± 0.5%.
- High reliability and stability, capable of withstanding extreme environmental conditions: The product maintains consistent performance even in vibration-prone environments. In the event of accidental physical disturbances such as impacts or collisions, the system automatically recovers stable measurement within 400 milliseconds.
Applications des Contrôleurs de Débit Massique de Gaz
Les MFC sont essentiels dans les industries nécessitant une distribution précise de gaz. Les applications clés incluent :
1. Fabrication de Semi-Conducteurs
- Dépôt Chimique en Phase Vapeur (CVD) : Contrôle les gaz précurseurs (par exemple silane) pour déposer des couches minces sur les plaquettes.
- Gravure Plasma : Régule les gaz réactifs (par exemple CF₄) pour graver des microstructures.
2. Production Pharmaceutique
- Contrôle d’Alimentation des Réacteurs : Maintient des ratios gazeux exacts (par exemple O₂, CO₂) dans les bioréacteurs.
- Stérilisation : Gère le flux d’oxyde d’éthylène pour la stérilisation des dispositifs médicaux.
3. Surveillance Environnementale
- Tests d’Émissions : Mesure les gaz à effet de serre (par exemple CO₂, CH₄) dans les émissions industrielles.
- Systèmes de Qualité de l’Air : Contrôle les gaz d’étalonnage dans les analyseurs.
4. Recherche sur les Piles à Combustible et les Batteries
- Contrôle du Flux d’Hydrogène : Optimise la distribution de H₂ dans les piles PEM.
- Gestion des Gaz Électrolytiques : Régule l’argon dans la production de batteries lithium-ion.
5. Aérospatial
- Tests de Moteurs : Simule des conditions d’altitude en contrôlant des mélanges air/azote.
- Systèmes de Support Vie : Gère l’O₂ et le N₂ dans les cabines de vaisseaux spatiaux.
Comment Choisir un Contrôleur de Débit Massique de Gaz
Choisir le bon MFC implique d’évaluer :
- Compatibilité du Gaz :
- Les gaz corrosifs (par exemple HCl) nécessitent une construction en acier inoxydable ou Hastellay®.
- Les applications sensibles à l’humidité nécessitent des filtres déshydratants.
- Plage de Débit :
- Assurez-vous que le MFC couvre vos débits minimum et maximum (par exemple 0–500 SCCM).
- Exigences de Précision :
- Les processus haute précision (par exemple usine de semi-conducteurs) exigent des MFC Coriolis ou thermiques.
- Protocoles de Communication :
- Choisissez des interfaces analogiques (4–20 mA), numériques (Modbus, Profibus) ou bus de terrain (EtherCAT).
- Certifications :
- Les environnements dangereux (ATEX, IECEx) nécessitent des conceptions antidéflagrantes.
Les contrôleurs de débit massique de gaz sont les héros méconnus des processus industriels modernes, offrant une précision inégalée dans des industries où chaque molécule compte. Que vous fabriquiez des dispositifs semi-conducteurs à l’échelle nanométrique ou développiez des médicaments salvateurs, choisir le bon MFC – thermique, DP, Coriolis ou autre – garantit efficacité, conformité et qualité du produit.
